Zylinderabschaltung: So funktioniert sie wirklich

Ein V8 im Konstantflug bei 100 km/h leistet vielleicht 20 bis 25 kW. Der Rest der Zeit ist er damit beschäftigt, gegen eine halb geschlossene Drosselklappe anzusaugen. Genau da setzt die Zylinderabschaltung an: Sie legt die Hälfte der Töpfe still, damit die andere Hälfte richtig arbeiten darf. Nicht weniger Hubraum als Selbstzweck, sondern mehr Last pro arbeitendem Zylinder.

Das Prinzip ist alt. Cadillac hat es 1981 mit dem V8-6-4 in Serie gebracht und ist an der damaligen Steuerungselektronik grandios gescheitert. Erst als Motronic, schaltbare Ventiltriebe und aktive Lager zusammenkamen, wurde daraus etwas, das man im Fahrbetrieb nicht mehr spürt.

Was im abgeschalteten Zylinder passiert

Wichtig ist, was die Zylinderabschaltung eben nicht macht: Sie schaltet nicht einfach die Einspritzung ab. Wer nur den Kraftstoff wegnimmt, pumpt weiter kalte Luft durch den Brennraum in den Abgastrakt. Der Katalysator kühlt aus, die Lambda-Regelung dreht durch, und die Ladungswechselverluste bleiben komplett erhalten. Der Spareffekt wäre klein, der Emissionsschaden groß.

Stattdessen bleiben Ein- und Auslassventil geschlossen. Die eingeschlossene Luft wird bei jedem Aufwärtshub komprimiert und gibt die Energie beim Abwärtshub fast vollständig zurück. Der Zylinder arbeitet als Gasfeder. Verloren geht nur, was über Blow-by an den Kolbenringen entweicht und was als Wärme in die Zylinderwand wandert. Kein Ansaugen, kein Ausschieben, kein Gaswechsel.

Zusätzlich verschwindet die Reibung des stillgelegten Ventiltriebs, samt der Arbeit gegen die Ventilfedern. Die Kolbenreibung bleibt. Deshalb ist der Reibungsgewinn ein Nebeneffekt, nicht der Hauptgrund.

Der eigentliche Hebel: Betriebspunktverschiebung

Ein Saugrohr-Ottomotor regelt die Last über die Luftmenge. Teillast heißt Unterdruck im Saugrohr, und jeder Ansaughub muss gegen diesen Unterdruck arbeiten. Diese Drosselverluste sind der Grund, warum große Benziner im Stadt- und Landstraßenbetrieb so viel schlechter aussehen als auf dem Prüfstand bei Volllast.

Fallen vier von acht Zylindern weg, muss jeder verbleibende das doppelte Drehmoment liefern. Die Drosselklappe geht weiter auf, der Saugrohrdruck steigt Richtung Umgebungsdruck, der indizierte Mitteldruck der aktiven Zylinder verdoppelt sich grob. Der Betriebspunkt wandert im Muscheldiagramm nach oben, dorthin, wo der spezifische Verbrauch deutlich besser ist. Dazu kommt ein geringeres Oberflächen-Volumen-Verhältnis in Summe, also weniger Wandwärmeverluste pro erzeugter Arbeit.

In Zahlen: Im gemischten Betrieb landen die Einsparungen im einstelligen Prozentbereich. Bei stationärer Konstantfahrt auf der Autobahn, also genau dort, wo die Abschaltung dauerhaft aktiv bleiben kann, fällt der Unterschied spürbar größer aus. Wer viel im Stop-and-go unterwegs ist, merkt fast nichts, weil die Abschaltbedingungen ständig verlassen werden.

Die Hardware im Ventiltrieb

Es gibt drei verbreitete Bauweisen, und sie unterscheiden sich vor allem in Schaltzeit und Bauraum.

• Schaltbare Hydrostößel oder Rollenschlepphebel: Öldruck entriegelt einen Innenkolben, die Nockenbewegung läuft ins Leere. Lost Motion. GM setzt das bei AFM und DFM ein, Chrysler beim Hemi mit MDS. Günstig, kompakt, aber vom Öldruck und der Ölqualität abhängig.

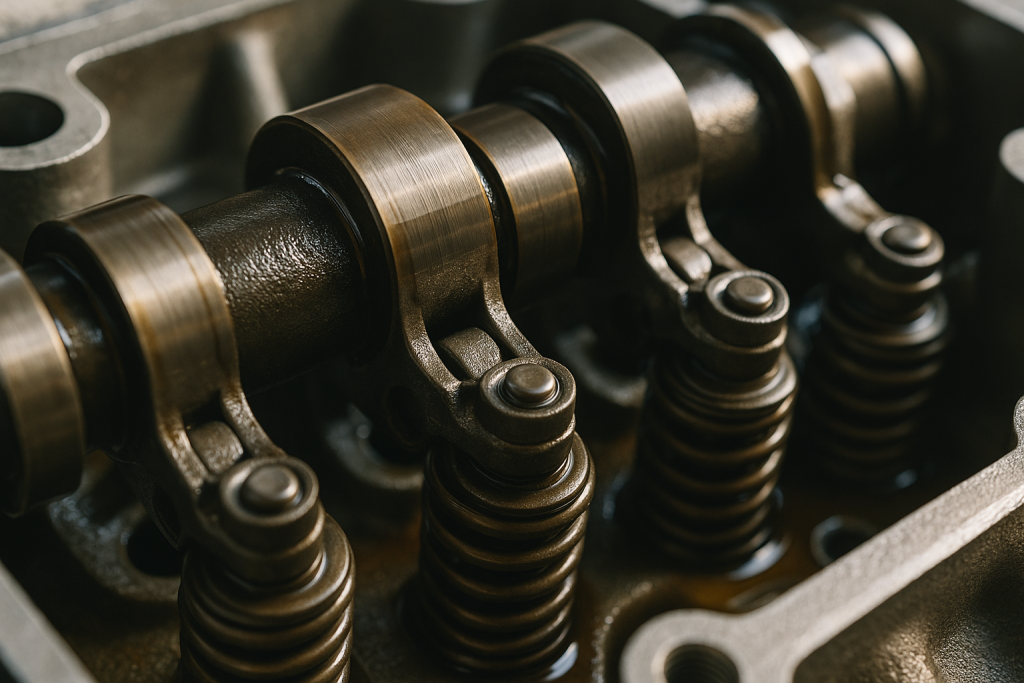

• Axial verschiebbare Nockenstücke: Ein Aktuatorstift greift in eine Kulisse auf der Nockenwelle und schiebt das Nockenpaket seitlich, sodass eine Nullhubkontur über dem Ventil steht. Audi nutzt das bei COD, VW beim 1.4 TSI mit ACT. Sauber, robust, braucht aber Platz im Zylinderkopf und eine freie Umschaltstelle im Grundkreis.
• VTEC-Logik: Honda koppelt beim VCM die Kipphebel einer Zylinderbank ab und legt drei von sechs Zylindern still.

Gemeinsam ist allen: Die Umschaltung muss innerhalb von ein bis zwei Arbeitsspielen durch sein, sonst gibt es einen Momentensprung. Die Steuerung gleicht das über Drosselklappe, Zündwinkel und beim Turbo über den Ladedruck aus, damit an der Kurbelwelle das Moment konstant bleibt. Gut gemacht spürst du auf dem Gaspedal exakt nichts.

Zündfolge, Zündabstand und warum Vierzylinder es schwer haben

Abgeschaltet wird nie beliebig. Die stillgelegten Zylinder werden so gewählt, dass die verbleibenden gleichmäßige Zündabstände behalten und die Massenkräfte einigermaßen ausgeglichen bleiben. Beim V8 gehen zwei Zylinder pro Bank raus, aus 90 Grad Zündabstand werden 180 Grad. Der Motor läuft dann wie ein Vierzylinder, akustisch und in der Anregung.

Der Vierzylinder ist der harte Fall. Zwei aktive Zylinder mit 360 Grad Abstand erzeugen eine Drehungleichförmigkeit, die ohne Gegenmaßnahmen im Innenraum als Brummen im Bereich um 1500 bis 2000 Umdrehungen ankommt. Deshalb steckt in solchen Autos ein aufwendig abgestimmtes Zweimassenschwungrad, oft ein Fliehkraftpendel, und in der Anlage aktiver Gegenschall über die Lautsprecher. Beim großen V8 oder Zwölfzylinder ist das alles deutlich entspannter, weshalb Bentley den W12 auf sechs Zylinder gehen lässt und Lamborghini den V12 mit CDS ebenso.

Wann die Abschaltung überhaupt aktiv wird

Die Bedingungen sind eng, und das erklärt, warum die Anzeige im Display seltener leuchtet, als man denkt. Der Motor muss betriebswarm sein, die Öltemperatur stimmen, damit die hydraulischen Schaltelemente sicher arbeiten. Die Drehzahl liegt in einem mittleren Fenster, weit oben reicht die Schaltzeit nicht mehr. Die angeforderte Last darf nicht zu hoch sein und nicht zu stark schwanken. Anhängerbetrieb, Bergfahrt, kalter Kat, hohe Nebenverbraucherlast: alles Gründe, die Abschaltung zu sperren.

Dazu kommt ein Detail, das gern übersehen wird: Auch die abgeschalteten Zylinder wollen thermisch nicht auskühlen. Manche Steuerungen rotieren deshalb, welche Zylinder stillgelegt werden, damit Temperaturen und Ölfilm gleichmäßig bleiben.

Dynamische Abschaltung statt starrer Hälfte

Die Weiterentwicklung löst sich von der festen Gruppe. Bei GMs Dynamic Fuel Management kann jeder einzelne Zylinder individuell und von Arbeitsspiel zu Arbeitsspiel zu- oder weggeschaltet werden. Die Steuerung wählt aus einer Reihe von Zündmustern das, was das geforderte Moment mit dem besten Wirkungsgrad liefert. Statt zwei Betriebsarten gibt es damit eine ganze Palette dazwischen.

Der Preis dafür ist NVH-Arbeit. Ungleichmäßige Zündabstände heißen niederfrequente Anregung in Frequenzen, die konventionelle Abschaltungen nie erzeugen. Ohne aktive Motorlager und gut abgestimmten Antriebsstrang wird das nichts. Technisch ist das der sauberere Weg, weil die Last feiner getroffen wird, aber er lohnt sich nur bei großvolumigen Motoren mit viel Teillastanteil.

Und beim Diesel?

Der Selbstzünder arbeitet ungedrosselt. Die Drosselverluste, der größte Hebel beim Benziner, fallen als Argument weg. Interessant wird Zylinderabschaltung beim Diesel trotzdem, allerdings aus einem anderen Grund: Abgastemperatur. Bei sehr niedriger Last kühlt der Abgasstrang so weit aus, dass SCR-Katalysator und Partikelfilter aus ihrem Arbeitsfenster fallen. Legt man Zylinder still, steigt die Last der aktiven und damit die Abgastemperatur, ohne dass man zusätzlich Kraftstoff nur zum Heizen verbrennen muss. Genau deshalb ist das Thema vor allem bei Nutzfahrzeugmotoren erforscht und erprobt worden, weniger im Pkw.

Wo die Technik in der Praxis leidet

Die hydraulisch schaltbaren Stößel sind die Schwachstelle. Sie hängen am Öldruck, an sauberem Öl und an engen Toleranzen. Verschlammte Ölkanäle, überzogene Wechselintervalle oder zu dünnes Öl bei hoher Öltemperatur, und ein Element schaltet nicht mehr sauber. Das Ergebnis reicht von Fehlerspeichereinträgen über Klappern bis zum kollabierten Stößel, der die Nockenwelle mitnimmt. Bei amerikanischen V8 mit Lost-Motion-Stößeln ist das ein bekanntes Muster, kein Gerücht.

Zweites Thema: Öl. Läuft ein Zylinder dauerhaft mit geschlossenen Ventilen und geringer Wandtemperatur, verschlechtern sich die Bedingungen für die Kolbenringe. Ölkohle an den Ringnuten und steigender Ölverbrauch sind die Folge, wenn die Abstimmung nicht passt. Hersteller begegnen dem mit rotierenden Abschaltmustern und angepasster Kolbenkühlung.

Drittes Thema: der Fahrer. Wer die Abschaltung ständig durch nervöses Gaspedalspiel unterbricht, sammelt Schaltzyklen ohne Spareffekt. Genau deshalb funktioniert die Technik auf der Autobahn gut und in der Stadt kaum.

Tuning: abschalten oder drinlassen

Bei Leistungssteigerungen fliegt die Zylinderabschaltung oft per Software raus, und das hat einen nachvollziehbaren Grund: Sobald Ladedruck, Nockenwellen oder Abgasanlage geändert sind, stimmt die Momentenmodellierung für die Umschaltpunkte nicht mehr. Ein Momentensprung beim Zu- und Wegschalten ist das harmloseste Symptom.

Die Softwaredeaktivierung allein löst aber das mechanische Problem nicht. Bleiben die schaltbaren Stößel verbaut, bleiben sie auch die Schwachstelle, nur eben dauerhaft in einer Stellung. Wer einen großvolumigen V8 mit Lost-Motion-Ventiltrieb ernsthaft umbaut, tauscht bei geöffnetem Motor auf konventionelle Stößel und legt die betreffenden Ölkanäle still. Solange der Motor ohnehin nicht offen ist, lohnt der Aufwand selten, dann reicht die saubere Kalibrierung.

Meine Empfehlung für den Normalfall: drinlassen und korrekt kalibrieren lassen. Deaktivieren nur, wenn der Ventiltrieb ohnehin überarbeitet wird oder wenn die Abschaltung nachweislich Probleme macht. Nichts davon rechtfertigt, unwuchtige Zündmuster über ein Steuergerät selbst zusammenzuschrauben.

Warum die Technik langfristig Konkurrenz bekommt

Zylinderabschaltung ist eine Antwort auf ein Problem, das moderne Antriebe anders lösen. Vollvariabler Ventiltrieb kann die Last über den Einlasshub statt über die Drosselklappe regeln und nimmt damit einen Großteil derselben Verluste weg. Miller- und Atkinson-Steuerzeiten verbessern den Teillastwirkungsgrad direkt. Und ein Hybrid schaltet den Verbrenner in genau den Betriebsbereichen, in denen die Abschaltung glänzen würde, einfach komplett ab und fährt elektrisch.

Bleiben die großen Sauger und die schweren V8 und Zwölfzylinder. Dort ist der Abstand zwischen Reisebedarf und installierter Leistung so groß, dass die Abschaltung weiterhin das wirksamste Mittel ist, ohne den Charakter anzutasten. Genau deshalb sitzt sie in Autos, die sonst nichts mit Sparen am Hut haben: Vollgas acht oder zwölf Zylinder, im Reisemodus die Hälfte, und du hörst den Unterschied bestenfalls am Auspuff.
